●抗靜電金屬袋有保存期限嗎？溫濕度、摩擦、老化與ESD性能｜格森塑膠

發布日期：2026年10月16日

金屬屏蔽袋、抗靜電袋有保存期限嗎？放5年還能用嗎？
格森塑膠將解析ESD包裝袋在高溫、高濕、日照、摩擦、折疊與長期儲存下的金屬層、抗靜電層與屏蔽性能變化，整理金屬屏蔽袋倉儲、FIFO、IQC與保存期限管理方式

若想先了解基本原理，可延伸閱讀：
👉 精密電子模組倉儲如何防ESD與EMI？抗靜電包裝、靜電屏蔽與電磁屏蔽
👉 抗靜電袋供應商怎麼選？ 從品質穩定、客製能力到交期管理的評估重點
👉 ANSI/ESD S541-2026是什麼？ESD包裝材料、金屬屏蔽袋與採購規格
👉 抗靜電金屬袋可以重複使用嗎？折痕、破洞、刮傷與金屬層損傷判斷
👉 什麼是抗靜電袋（ESD Bag）？原理、用途與電子產業防護關鍵
👉 金屬屏蔽自黏袋、夾鏈袋、平口熱封袋差在哪？
👉 金屬抗靜電袋的靜電屏蔽能力怎麼驗證？


金屬屏蔽袋有保存期限嗎？溫濕度、摩擦、老化如何影響ESD性能？

💡 快速答案

金屬屏蔽袋沒有一個適用所有廠牌、結構與使用環境的固定「法定保存期限」，實際壽命受到材料結構、抗靜電處理方式、金屬層、溫度、濕度、紫外線、包裝方式、摩擦與折疊影響，某些製造商會提供1年保固或自己的保存建議，但這不代表所有ESD袋一年後一定失效，也不代表放5年一定仍合格，比較正確的管理方式是建立供應商保存規範、原包裝儲存、FIFO先進先出、Lot追溯及定期性能驗證

核心結論

  1. ANSI/ESD S541並沒有替所有金屬屏蔽袋規定統一「X年到期」
  2. 保存期限要看材料結構、抗靜電方式與製造商資料
  3. 高溫、高濕、日照及不當存放可能加速抗靜電處理或金屬層劣化
  4. 未使用的庫存老化與已使用後的摩擦老化，是兩種不同風險
  5. 到期日不應只是日曆日期，還應搭配IQC、抽樣驗證與實際ESD性能
📌 規範依據說明：
ANSI/ESD S541-2026的目的，是規範ESDS電子產品在生產、運輸與儲存所需的ESD包裝性能與測試方法，而不是替市場上所有屏蔽袋設定同一個固定保存年限

適用情境

本篇保存與驗證指南特別適合以下領域與管理環節：

  • ESD袋庫存管理
  • 金屬屏蔽袋庫存
  • 半導體包材倉庫
  • IC包裝袋保存
  • PCB包裝袋保存
  • PCBA包裝
  • 靜電屏蔽袋
  • 抗靜電金屬袋
  • 防靜電袋
  • ESD包裝材料
  • 電子零件包裝袋
  • 半導體電子包材
  • IQC進料檢驗
  • 供應商稽核
  • FIFO管理

技術原理：金屬屏蔽袋為什麼會老化？

金屬屏蔽袋並不是單一材質，而是由多種具備特定物理與電氣特性的基材貼合而成的多層複合系統

典型結構中可能包含：

  • PET 聚酯膜（提供機械強度與抗張力）
  • 抗靜電處理層（控制摩擦起電與表面靜電消散）
  • 真空鍍鋁層（形成金屬法拉第籠，負責放電屏蔽）
  • 尼龍層（ONY / PA）（加強耐穿刺性與柔韌度）
  • PE／LLDPE 熱封層（提供底部與側邊強韌密封）
  • 複合黏著層（維持各層介面的層間強度）

格森塑膠目前抗靜電金屬袋產品系列採複合結構，主產品頁列有 ESD／ONY／VMPET／LLDPE／ESD 等材料方向

正因為是由不同材質複合而成，不同層次的老化機制完全不同

1. 抗靜電處理可能受環境影響

有些 ESD 袋的低起電或消散性能來自：

表面抗靜電處理

這類表面特性直接接觸外界空氣，通常比埋藏於中間的金屬層更容易受到下列因素影響：

  • 時間（添加劑表面平衡與衰退）
  • 濕度（環境水分對親水性靜電劑的影響）
  • 表面污染（粉塵、油污阻隔導電路徑）
  • 摩擦（物流與裝卸時帶走表面塗佈）
  • 清潔方式（溶劑擦拭可能破壞表面處理）

第三方 ESD 包材製造商 SCS 的技術資料就指出，其特定產品的表面抗靜電性能是較容易隨環境與時間變化的性能，因此建議定期測試

⚠️ 這是特定製造商與結構的經驗，不能直接套用成所有屏蔽袋的固定壽命

2. 金屬層可能受潮或氧化

Static Shielding Bag 的金屬層通常非常薄（一般為奈米級真空沉積鍍鋁）

若長期暴露於以下惡劣環境中：

  • 高濕環境
  • 水氣滲透
  • 高溫熱源
  • 紫外線（UV）直射
  • 不良包裝環境

可能增加金屬層劣化或氧化的風險

SCS 的儲存指引就建議其金屬屏蔽袋應：

存放於乾燥、通風、溫度相對穩定的環境，並避免陽光、紫外線、濕氣及熱源

⚠️ 這是個別製造商對其產品提出的儲存建議，並不是 ANSI/ESD S541 對市場所有品牌制定的統一 20°C 保存規定

3. 摩擦與折疊會造成使用老化

即使袋子一直存放在正常標準倉庫中、沒有發生任何化學老化，在實際使用過程中，機械外力仍可能造成：

  • 刮傷（Scratch）
  • 折痕與重度死折
  • 揉皺（Crumpling）
  • 排針穿刺
  • Pin Hole（微小針孔）
  • 層間分層（Delamination）

ESD Association 2026 年的技術討論指出，金屬屏蔽袋反覆揉皺或折疊可能造成薄金屬層微裂，使靜電放電屏蔽能力下降

所以在庫存與品保管理上，必須建立關鍵共識：

👉 一個剛製造 5 年的未開封袋，和一個製造 3 個月但已被使用 20 次的袋子，不能只靠日期比較風險

比較表：什麼因素會影響ESD袋保存？

環境與物理因素對 ESD 屏蔽袋性能影響與管理方式一覽表
因素可能影響管理方式
高溫加速材料／塗層老化避免熱源
高濕金屬層及表面性能風險乾燥儲存
UV／日照材料與塗層劣化避光
摩擦表面及金屬層磨損減少反覆摩擦
折疊金屬層微裂避免重壓揉皺
尖角產生 Pin Hole（針孔破壞）增加保護措施
污染影響表面導電消散性能維持原包裝密封保存
長期庫存電氣與機械性能可能漂移FIFO 先進先出＋定期抽測
多次使用靜電屏蔽功能下降風險建立週轉 Reuse Policy 規範

「保存5年還可以用」是真的嗎？抗靜電金屬袋保存期限真相

面對這個問題，專業的工程與品質管理體系不能直接回答：「一定可以」或「一定不可以」

知名第三方 ESD 包材製造商 SCS 的公開資料曾說明：其特定金屬屏蔽袋產品提供自購買日起 1 年的產品保固；同時在長期監控中也曾觀察到，在受控環境中存放長達 5 年 的產品依然符合表面電阻規格要求

這兩項看似衝突的原廠數據，經常在業界引發嚴重的解讀偏差：

1 年產品保固的真意

保固 1 年 ≠ 滿 1 年後必定失效報廢

保固屬於製造商的商業與品質承諾期限，並不等於材料物理性能的崩壞終點

曾有 5 年通過紀錄的真意

曾有 5 年合格 ≠ 所有品牌放 5 年都保證合格

特定產品在標準恆溫恆濕環境下的測試紀錄，絕不能盲目套用到所有材質結構、品牌與現場環境

正確的管理原則：
企業真正應該建立的管理標準是：供應商 Shelf Life ＋ 實際儲存環境 ＋ 定期驗證結果，而非單純仰賴日曆數字

保存期限應從「出廠日期」還是「購買日期」開始算？

標準答案為：必須依供應商正式規格書（TDS）與合約為準

不同製造商會根據材料特性與追溯系統，採用不同的起算基準：

  • 製造日期（Date of Manufacture / DOM）
  • 出貨日期（Shipping Date）
  • 發票日期（Invoice Date）
  • 客戶採購日期（PO / Purchase Date）

例如 SCS 目前對其特定型號產品的規範，即以購買日起計算 1 年產品保固

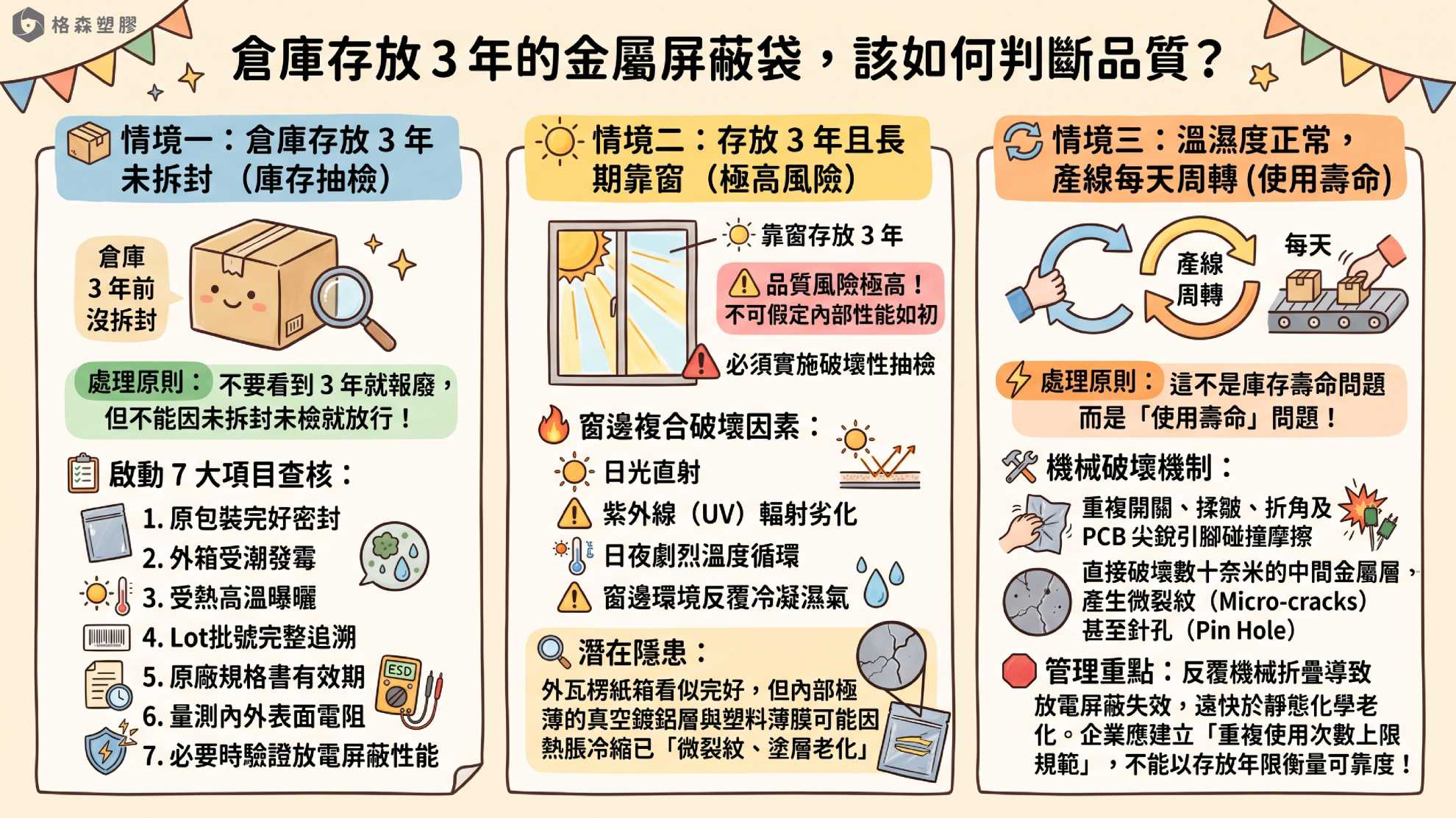

金屬屏蔽袋倉儲管理：3 大實務情境

📦 情境一：倉庫找到一箱 3 年前沒拆封的金屬屏蔽袋

處理原則：不要看到「3 年」就直接報廢丟掉，但也不要因為「沒拆封」就未檢驗直接放行

建議啟動庫存抽檢程序，落實以下 7 大項目查核：

  • 原包裝是否完好密封
  • 有無外箱受潮發霉
  • 有無受熱或高溫曝曬
  • Lot 批號完整追溯
  • 原廠規格書有效期限
  • 量測內外表面電阻
  • 必要時驗證放電屏蔽性能

☀️ 情境二：同樣存放 3 年，但外箱長期靠近窗戶

處理原則：品質風險極高

靠窗存放可能持續面臨：

  • 日光直射
  • 紫外線（UV）輻射劣化
  • 日夜劇烈溫度循環
  • 窗邊反覆冷凝濕氣

即使外瓦楞紙箱外觀看似完整無損，內部塑膠薄膜與極薄的真空鍍鋁層也可能已發生熱脹冷縮微裂或塗層老化，絕不能假定內部袋體性能仍維持在原始出廠狀態，必須實施破壞性抽樣檢測

🔄 情境三：倉庫溫濕度正常，但袋子每天被拿來產線周轉

處理原則：這不是庫存壽命問題，而是使用壽命問題

在實際周轉中，重複開關、揉皺、折角及 PCB 尖銳引腳碰撞摩擦，會直接破壞厚度僅數十奈米的中間金屬層，使其產生微裂紋（Micro-cracks）甚至針孔（Pin Hole）

反覆機械折疊所引發的金屬層放電屏蔽失效速度，通常遠快於在標準防潮環境下的單純靜態化學老化

對於周轉用袋，企業應建立專門的重複使用規範與上限次數，不能用靜態存放年限來衡量可靠度

溫度對金屬屏蔽袋有什麼影響？

高溫環境容易加速複合材料在微觀層面的熱物理與化學衰退，可能引發：

🌡️ 材料老化現象

  • 塑膠薄膜脆化與分子鏈老化
  • 表層抗靜電處理劑過度遷移或劣化
  • 各層間複合黏著層軟化或降解
  • 膜面受熱收縮產生捲曲與幾何變形

🚫 嚴格禁止的存放環境

  • 加熱設備周圍與空調熱風出風口
  • 夏季未受控的高溫密閉海運貨櫃
  • 日光可直接穿透直射的窗邊料架
  • 長期停放室外的高溫運輸車輛內部

工程基準：金屬屏蔽袋實際可允許的耐受溫度上限，應一律以供應商正式發布之規格書（TDS）為準，切忌自行揣測

濕度越低越好嗎？

在包材管理上不能將其過度簡化為「越低越安全」

針對金屬屏蔽袋在庫存本身的保存，原則非常明確：

避免高濕、表面結露凝水與直接暴露於水氣環境，對於防止中間超薄金屬鍍層氧化非常重要

然而在電氣性能檢驗上，ESD 材料的某些表面電阻量測數值，極易受到環境相對濕度（RH）影響，因此在執行正式的 ESD 產品資格驗證時，必須遵循標準規範要求：

⚠️ 重要觀念：實驗室條件 ≠ 倉儲規格

正式 ESD 測試必須在恆溫恆濕環境中實施規範規定的「樣品調節（Conditioning 預處理條件）」後方能下探針量測；但這與日常工廠倉庫的實際溫濕度控制屬於完全不同的管理概念，切勿將實驗室樣品預處理條件直接照搬為倉庫保存標準

為什麼摩擦會影響ESD性能？

金屬屏蔽袋在產線作業與流轉過程中，表面會持續受到高頻率的機械摩擦，常見接觸包含：

  • 搬運裝卸時的袋身互相滑移
  • 箱內疊放時的重力壓磨
  • 從料架抽取時的剪切摩擦
  • 夾鏈或封口處的反覆開合拉扯
  • PCB 電路板尖銳角隅進出袋口時的強烈刮擦

格森目前抗靜電金屬袋產品資料本身亦將「耐摩擦」列為關鍵物理指標之一，但品管工程師必須具備正確認知：

「耐摩擦」並不代表「完全不會磨損」

對於重複使用或經長期周轉的袋體，品管端仍應落實檢查以下外觀與微觀缺陷：

  • 表面嚴重磨損刮傷
  • 局部折彎產生的袋體白化（Stress Whitening）
  • 薄金屬層受損脫落的透光痕跡
  • 複合材料層間分層（Delamination）
  • PCB 針腳造成的微孔穿刺（Pin Hole）

採購／工程／IQC：金屬屏蔽袋保存期限的管理制度

企業若欲完整建立金屬屏蔽袋保存期限（Shelf Life）管控系統，應將以下 16 項參數納入標準作業程序（SOP）：

  • 01. 供應商代碼
  • 02. 產品料號／品號
  • 03. Lot 生產批號
  • 04. 製造／出廠日期
  • 05. 進料入庫日期
  • 06. Shelf Life 規範限期
  • 07. 現場儲存溫濕度環境
  • 08. 原廠包裝密封狀態
  • 09. FIFO 先進先出管制
  • 10. 內外層表面電阻抽檢
  • 11. 靜電放電屏蔽抽驗
  • 12. 外觀平整與刮痕檢視
  • 13. 側邊熱封強度完整性
  • 14. Pin Hole 針孔透光檢查
  • 15. 複合層有無分層剝離
  • 16. 逾期品重新驗證流程

合理的庫存判定：不要只做「到期即丟」

單純以日曆到期日直接粗暴報廢，往往造成包材浪費或誤判風險。實務上更科學的評估機制應分層管理：

✅ 未到期 ＋ 儲存正常： 依常規進料檢驗（IQC）合格標準，直接放行產線使用
⚠️ 超過供應商建議期限： 先將庫存隔離鎖定，會同工程品保啟動重測評估，經抽樣驗證表面電阻與屏蔽性能無衰退後再行特採或放行
❌ 已受潮／高溫／UV曝曬／明顯損傷： 即便出廠尚未逾期，因材料與鍍層已遭受實質物理損傷，絕不能僅因「未到期」而直接放行

金屬屏蔽袋供應商怎麼選？

採購在評估金屬屏蔽袋合作夥伴時，不應只滿足於型錄標註，應要求供應商提供具體的工程數據並明確回答以下 9 大問題：

  • 產品標定的 Shelf Life 確切期限是多久？
  • 有效保存期限是從製造日、出貨日還是發票日起算？
  • 規格書建議的最佳儲存環境溫濕度條件為何？
  • 文件標註的期限究竟是商務「保固期」，還是物理電氣「性能有效期限」？
  • 能否提供不同批次或保存後的表面電阻量測報告？
  • 是否具備依 ANSI/ESD STM11.31 測試之靜電放電屏蔽（<20 nJ）驗證數據？
  • 長期保存（如滿 1 年或以上）後是否仍保有可靠度驗證資料？
  • 出貨的外箱與內袋包裝方式是否具備防潮防護措施？
  • 每箱產品是否均標示完整 Lot 號並具備材料回溯能力？

💡 採購關鍵思維：

比起僅在規格書上草草寫上一行：ESD Bag Shelf Life = 1 Year，對高可靠度電子廠而言，更核心的價值在於深入理解「這個『1年』背後代表的材料結構、實驗環境與測試依據到底是什麼」

格森塑膠實務經驗

在長期的半導體與電子包材技術諮詢中，格森塑膠觀察到實際的 ESD 包材管理最常出現兩個走向極端的誤區：

⚠️ 極端一：過度放任

「只要沒破，放多久都可以」

這種觀念完全忽略了：材料自然老化與性能漂移的物理現實。表面抗靜電劑可能隨時間氧化或受潮衰減，極薄的金屬屏蔽層也可能在看不見的微觀層面退化，導致防護力失效

⚠️ 極端二：盲目報廢

「超過一年全部報廢」

若這項「一年限制」沒有供應商規格書、客戶合約要求或內部電氣驗證數據支持，往往會造成大量合格包材被無謂丟棄，形成高額且不必要的報廢成本

💡 科學的包材管理解答

比較合理的管控方式是：「規格管理 ＋ FIFO 先進先出 ＋ 儲存環境控制 ＋ 定期性能驗證」

📌 關鍵觀念：兩種壽命不能混在一起

在建立品保標準時，必須將靜態未拆封的 Shelf Life（庫存壽命） 與產線重複周轉的 Reuse／Service Life（實際使用壽命） 明確分開管理
兩者面臨的失效機制（環境化學老化 vs. 機械折疊微裂）截然不同，絕不能混為一談

技術來源

建立科學的 ESD 包材管控體系，需依循國際公認的技術標準與原廠規範資料：

ANSI/ESD S541-2026

規定 ESD 保護包裝在生產、運輸及儲存期間的性能要求與測試方法，其核心是建立防護性能框架，而不是替市場上所有 ESD 袋制定統一的「到期年限表」

IEC 61340-5-3:2022

與 ANSI/ESD S541 技術等效，目前針對靜電放電屏蔽（Electrostatic Discharge Shielding）的關鍵判定要求為：
袋內殘留能量必須低於 20 nJ

ANSI/ESD STM11.31-2018

業界用來精準評估與測試 Static Shielding Bag（靜電放電屏蔽袋） 屏蔽能量穿透性能的專用標準測試方法

ESD 包材製造商儲存資料

以第三方知名製造商 SCS 為例，其技術指引建議產品應存放於乾燥、通風、溫度相對穩定，並避免紫外線（UV）、濕氣與高溫熱源的受控環境，同時明確要求使用者應依終端實際用途判斷袋子的適用性

常見問題 Q&A：金屬屏蔽袋保存期限與ESD老化

Q1：金屬屏蔽袋有統一保存期限嗎？

沒有一個適用所有品牌及材料結構的全球統一年限

Q2：ESD袋一定一年到期嗎？

不一定，部分製造商提供一年保固，但保固與材料一定失效不是同一概念

Q3：放5年的袋子還能用嗎？

不能只看年份，應確認供應商規格、儲存條件與實際電性驗證

Q4：未拆封是不是就永遠沒問題？

不是，仍可能受到溫度、濕度與長期環境影響

Q5：高濕會影響金屬屏蔽袋嗎？

長期水氣與濕熱環境可能增加金屬層與表面處理劣化的風險

Q6：日光會影響ESD袋嗎？

長期UV及高溫曝曬不利於塑膠與塗層，因此一般建議避光儲存

Q7：袋子在冷氣倉庫就一定可以永久保存嗎？

不能如此推論，材料仍有老化現象，應依供應商期限與抽測制度進行管理

Q8：摩擦比保存年限更重要嗎？

對反覆使用的袋子可能是，頻繁折疊與摩擦可能比單純存放更快速破壞內部屏蔽層

Q9：過期袋可以重新驗證後使用嗎？

可依企業品質與ESD管理制度評估，但應先行確認客戶規格是否允許重新檢驗放行

Q10：庫存管理最重要做什麼？

Lot追溯、FIFO先進先出、原包裝保存、環境控制及定期性能驗證

如果你正在找台灣塑膠袋、客製塑膠包裝袋製造商，歡迎與格森塑膠聯繫
相關產品

👉 LDPE抗靜電袋：適合一般電子零件、PCB、精密零件及需要基礎抗靜電功能的產品
👉 抗靜電金屬袋／金屬屏蔽袋：適合IC、晶片、PCB、電子模組、感測器與靜電敏感電子元件
👉 抗靜電鋁箔袋／MBB防潮袋：適合對ESD、濕氣與長時間保存要求較高的半導體、IC晶片與精密電子元件
👉PE無塵袋：適合半導體、光電、電子科技與其他具有高潔淨度包裝需求的產品

🔗購買連結：
更多產品歡迎參閱格森塑膠:
ig: https://www.instagram.com/gesen033750811/
fb: https://www.facebook.com/gs27908033?locale=zh_TW
threads: https://www.threads.net/@gesen033750811?hl=zh-tw
