●抗靜電袋為什麼需要表面濕氣？濕度越高抗靜電效果越好嗎｜格森塑膠

2026年10月21日

格森塑膠將解析遷移型抗靜電劑如何吸附空氣水分形成導電層，比較低濕、高濕與永久型抗靜電材料，並說明表面電阻、相對濕度、電子零件包裝與ESD驗收應注意什麼

如果想先了解抗靜電鋁箔袋的基本功能，可延伸閱讀：
👉LDPE抗靜電袋的「油感」真的是油嗎？什麼是遷移型抗靜電劑？
👉包裝袋材質大全｜PE、PP、PET、鋁箔、複合膜一次完整解析
👉塑膠袋完整專業介紹｜材質、應用、選購與產業解析
👉LDPE抗靜電袋效期多久？抗靜電保存期限、老化與表面電阻解析
👉抗靜電袋表面的油膜是永久的嗎？擦掉後抗靜電效果還在嗎

抗靜電袋為什麼需要靠表面濕氣才能防靜電？濕度越高效果越好嗎？

💡快速答案

只有部分傳統遷移型抗靜電袋需要依靠空氣中的水分發揮較好的靜電消散效果，這類抗靜電劑會移到 PE 薄膜表面，親水端吸附空氣水分，形成極薄的導電層，使表面電荷較容易消散，因此低濕環境下表面電阻往往會升高，但「濕度越高越好」是錯誤理解：高濕雖可能改善遷移型抗靜電劑的導電效果，卻可能增加電子元件受潮、腐蝕、凝露等風險；ESD 包裝真正要追求的是在實際使用濕度下仍符合指定性能

核心結論

  1. PE本身是絕緣材料，傳統遷移型抗靜電劑靠表面吸附水分建立導電路徑
  2. 低濕環境下水分不足，因此部分抗靜電袋的表面電阻會升高、Static Decay變慢
  3. 濕度提高通常有利於傳統遷移型Antistat，但不是越高越好
  4. 電子產品怕高濕，因此不能為了讓袋子抗靜電就刻意提高倉庫濕度
  5. 永久型或非遷移型抗靜電技術可以大幅降低對環境濕度的依賴

適用情境

這個問題特別重要於以下包裝型態與特殊環境：

  • 半導體電子包裝
  • IC包裝袋
  • PCB包裝袋
  • 電子零件包裝袋
  • LDPE抗靜電袋
  • 粉紅色抗靜電袋
  • 抗靜電PE袋
  • 冬季低濕工廠
  • 冷氣房
  • 無塵室
  • 乾燥室
  • 海外冬季運輸
  • ESD包裝驗收

⚠️ 溫濕度落差驗收盲區：

尤其台灣夏季量測正常的袋子，送到低濕冬季工廠／Dry Room時，可能出現完全不同的表面電阻結果，因此收料檢驗與驗收標準必須嚴格固定溫濕度調節條件

技術原理：為什麼PE會累積靜電？

LDPE、LLDPE 等聚乙烯樹脂本身：

導電性非常低（高絕緣基材）

袋子在以下動態操作過程中：

  • 展開
  • 摩擦
  • 抽取
  • 搬運
  • 與PCB滑動接觸

表面極易發生：摩擦起電（Triboelectric Charging）

如果產生的電荷無法在短時間內快速消散，就可能累積較高的靜電電位，進而增加 ESD 靜電放電擊穿內部精密元件的風險

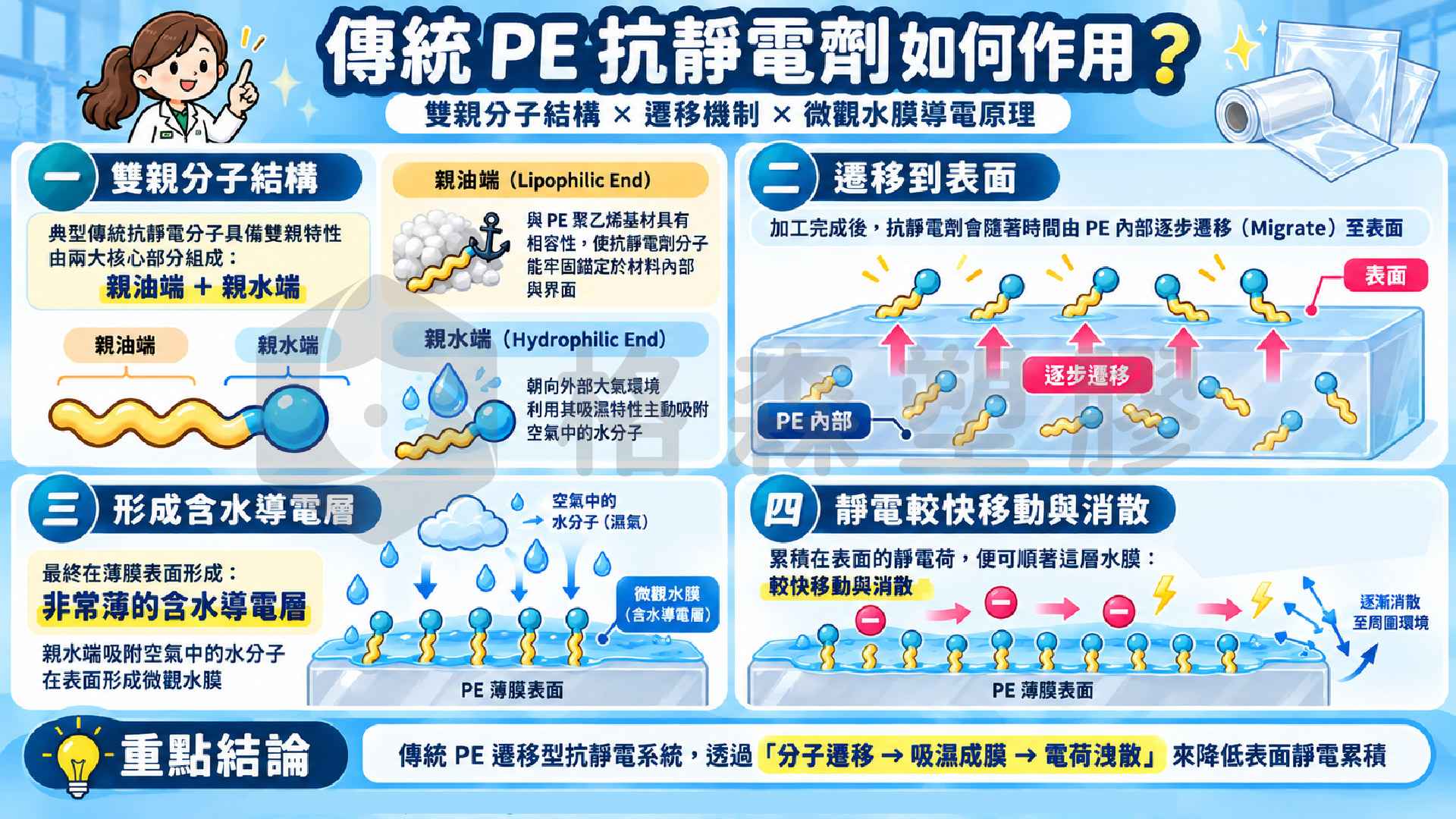

遷移型抗靜電劑怎麼工作？

典型傳統抗靜電分子具備雙親特性，由兩大核心部分組成：

親油端 ＋ 親水端

加工完成後，抗靜電劑會隨著時間由 PE 內部逐步遷移（Migrate）至表面：

親油端（Lipophilic End）

與 PE 聚乙烯基材具有相容性，使抗靜電劑分子能牢固錨定於材料內部與界面

親水端（Hydrophilic End）

朝向外部大氣環境，利用其吸濕特性主動吸附空氣中的水分子

最終在薄膜表面形成：非常薄的含水導電層

累積在表面的靜電荷便可順著這層水膜：較快移動與消散（Static Dissipative）

📌 權威技術來源：
Ampacet、Palsgaard 均以此分子取向與微觀水膜機制，說明傳統 PE 遷移型抗靜電添加劑的工作原理

●抗靜電袋為什麼需要表面濕氣？濕度越高抗靜電效果越好嗎｜格森塑膠

為什麼低濕時效果變差？

核心原因：沒有足夠的表面水分

即使抗靜電劑分子已經正常遷移到薄膜表面，若周遭環境極為乾燥，缺乏水分子可供親水端吸附，形成的導電水膜便會大幅縮減

直接導致的結果：
表面電阻上升，靜電消散時間延長

比較表：濕度對不同抗靜電技術的影響

抗靜電方式濕度依賴低濕性能是否遷移常見特色
傳統遷移型 Antistat高可能變差是成本低、技術成熟、常用於一般 PE 袋
表面塗佈型視配方視塗層特性表面存在易受擦拭、水洗與物理磨耗影響
永久型聚合物 Antistat低較穩定否／極低性能持久、不依賴吸水導電，成本較高
導電材料低穩定否電阻較低，外觀常呈黑色或深色
金屬屏蔽袋不靠表面水膜提供屏蔽較穩定非此機制具備法拉第籠效應，可提供靜電屏蔽

濕度越高，抗靜電效果就越好嗎？

如果單純只評估「傳統遷移型抗靜電材料的表面導電性」，相對濕度提高確實通常能降低表面電阻

但在精密電子工程與可靠度管理上，絕對不能將其簡化為：

❌ 錯誤觀念：「RH 越高越好」

過高的環境濕度，極易對高價值電子零組件造成致命破壞：

  • PCB 吸濕爆板或信號失真
  • 金屬端子與焊墊氧化
  • IC／MSL 潮敏元件受潮，焊接時發生爆米花效應（Popcorn Effect）
  • 金屬引腳與線路腐蝕
  • 溫差造成包裝內部結露
  • 濕度指示卡（HIC）變色失效
  • 防潮真空包裝（Dry Pack）吸水飽和失效

💡 抗靜電最佳濕度 ≠ 電子產品最佳保存濕度

因此在選型與採購包材時，真正應該做的是：

選擇在產品實際應用環境與濕度條件下，依然能穩定符合 ESD 規格的防護包材

實際應用：抗靜電袋三大情境與採購／工程／IQC 驗收注意事項

實際應用

狀況一：台灣夏天測 109 Ω，客戶冬天測到 1012 Ω

當兩端量測數據出現跨級數的顯著落差時，第一個要確認的不是：

「哪邊的儀器壞掉？」

而是必須全面比對以下關鍵測試條件是否一致：

  • 測試溫度
  • 相對濕度
  • Conditioning 時間
  • 測試方法
  • 測試面
  • 測試電壓
📌 國際測試標準依據：
ANSI/ESD STM11.11-2022 特別將樣品預處理（Sample Preparation）與環境調節（Conditioning）納入標準程序，就是因為環境溫濕度與平衡時間會直接影響量測的重現性與準確性

狀況二：Dry Room 只有 10～20% RH

若使用高度依賴表面水分作用的傳統遷移型 Antistat，其靜電消散性能可能比 50% RH 標準環境差很多

面對極端乾燥的生產環境，工程與採購應：

要求供應商提供低濕環境下的測試數據

而不是只接受單一的標準實驗室報告：

❌ 「23°C／50% RH 測試結果」

狀況三：為了改善 ESD，把倉庫濕度調到 80%

這不是好的包裝與倉儲策略

刻意拉高環境濕度雖然可能微幅降低傳統袋材的表面電阻，卻會大幅增加：

電子零件受潮、氧化與引腳腐蝕風險

更合理的系統性防護方法是：

  • 改善 ESD 接地系統
  • 嚴格控制人員防靜電防護（靜電環／防靜電鞋）
  • 使用離子風機（Ionizer）中和表面電荷
  • 選擇對低濕度不敏感、電性穩定的 ESD 材料（如永久型聚合物）
  • 必要時直接使用金屬屏蔽袋（Static Shielding Bag）以獲得法拉第籠屏蔽保護

採購／工程／IQC 注意事項

抗靜電袋進行進料檢驗（IQC）與工程規格訂定時，建議完整記錄以下核心指標：

  • 01. 袋材材質（LDPE／LLDPE 等）
  • 02. 抗靜電配方類型
  • 03. 表面電阻（Surface Resistance）
  • 04. 表面電阻率（Surface Resistivity）
  • 05. Static Decay（靜電消散時間）
  • 06. 測試溫度
  • 07. 測試相對濕度（RH）
  • 08. Conditioning 樣品調節時間
  • 09. 測試電壓（10V / 100V 等）
  • 10. 內層／外層電性分開記錄
  • 11. 新製袋與老化後數據對比
  • 12. 低濕性能表現
  • 13. 實際使用環境濕度評估
  • 14. 保存期限（Shelf Life）
  • 15. Lot 批號追溯資訊

⚠️ 物理量嚴禁混用

在撰寫工程圖面或採購檢驗規範時，必須特別注意：

表面電阻單位：Ω（歐姆）

針對特定電極幾何所測得的表面電阻值

表面電阻率單位：Ω/sq（歐姆／平方）

材料本身的表面電阻率特性

技術上兩者不是完全相同的量，工程規格書中最好明確區分、不要混寫

格森實務經驗

格森目前 LDPE 抗靜電袋公開規格標示：

108～1011 Ω/sq

並具備完整的靜電消散（Static Decay）測試資訊

但如果客戶實際使用於以下嚴苛環境或敏感電子零件：

  • 低濕 Cleanroom
  • Dry Room（乾燥室）
  • 海外寒冷冬季環境
  • 高敏感 IC
  • 晶片或特殊 ESDS 元件

仍不應只看官網上的一個標稱範圍

最好的方式是直接告訴格森塑膠：

💡 建議的工程詢價方式：

「我們實際使用環境是 20% RH，希望袋子在這個環境也維持指定 ESD 性能」

❌ 過於籠統的詢價方式：

「我要抗靜電袋」

直接提供環境相對濕度與電性要求，對電子與半導體工程端而言更具有實質的工程意義

技術來源

Ampacet－Migratory Antistats

說明遷移型抗靜電劑會吸收環境水分，且其抗靜電性能受相對濕度（Relative Humidity）影響

Palsgaard－PE抗靜電添加劑

說明遷移型添加劑從 PE 內部移至表面，利用親水特性與環境水分作用降低靜電累積

Sanyo Chemical

比較低分子量與永久型抗靜電材料，數據顯示低濕乾燥環境對遷移型材料性能影響較

ANSI/ESD STM11.11-2022

規範平面材料表面電阻測試及樣品環境調節（Conditioning），使不同實驗室之測試數據具有良好重現性

常見問題Q&A：低濕失效、表面電阻與防護迷思

Q1：所有抗靜電袋都靠濕氣嗎？

不是，主要是傳統遷移型抗靜電材料較依賴環境水分

Q2：低濕度會讓抗靜電袋失效嗎？

可能使部分遷移型材料性能下降，但是否超出規格仍需實際測試

Q3：濕度越高表面電阻越低嗎？

部分材料通常有此趨勢，但不能把高濕當成電子包裝解決方案

Q4：50%RH測試合格，20%RH一定合格嗎？

不能直接推論

Q5：永久型抗靜電袋不怕低濕嗎？

相較遷移型通常更穩定，但仍應依實際產品數據確認

Q6：冬天為什麼比較容易有靜電？

空氣通常較乾燥，表面導電水分減少，而且人體及絕緣材料更容易累積電荷

Q7：無塵室抗靜電袋要看濕度嗎？

要，尤其若使用低濕Cleanroom或Dry Room，更應確認低濕性能

Q8：可以增加濕度解決IC靜電嗎？

不應只靠增加濕度，ESD控制應包含接地、材料、人員與包裝系統

Q9：金屬屏蔽袋也靠濕氣嗎？

其靜電放電屏蔽主要依靠金屬化層與包裝結構，不是靠表面水膜形成屏蔽

Q10：抗靜電袋測試一定要寫RH嗎？

建議一定記錄，否則不同測試報告很難直接比較

如果你正在找台灣塑膠袋、客製塑膠包裝袋製造商，歡迎與格森塑膠聯繫
相關產品

👉 LDPE抗靜電袋：適合一般電子零件、PCB、精密零件及需要基礎抗靜電功能的產品
👉 抗靜電金屬袋／金屬屏蔽袋：適合IC、晶片、PCB、電子模組、感測器與靜電敏感電子元件
👉 抗靜電鋁箔袋／MBB防潮袋：適合對ESD、濕氣與長時間保存要求較高的半導體、IC晶片與精密電子元件
👉PE無塵袋：適合半導體、光電、電子科技與其他具有高潔淨度包裝需求的產品

🔗購買連結：
更多產品歡迎參閱格森塑膠:
ig: https://www.instagram.com/gesen033750811/
fb: https://www.facebook.com/gs27908033?locale=zh_TW
threads: https://www.threads.net/@gesen033750811?hl=zh-tw
