關閉
您的購物車是空的。
發布日期：2026年10月15日
真空袋抽完沒多久又進空氣，是袋子漏氣、封口不良還是真空袋材質不對？本文完整解析真空包裝袋回氣的常見原因，包括封口溫度、微漏、內容物尖角刺破、袋材阻氣性、真空機設定、內容物放氣及包裝完整性，並說明尼龍真空袋、鋁箔真空袋、高阻隔包裝袋如何選擇如果想先了解真空袋的基本功能，可延伸閱讀：
👉 食品包裝袋為什麼需要阻氧、防潮與遮光？不同內容物該選哪種高阻隔包材？
為什麼真空袋抽完又進空氣？真空包裝漏氣、回氣與封口失效
⚡ 快速答案
真空袋抽完後又進空氣，不一定都是袋子破掉，最常見原因包括封口不良、袋身微小破洞、內容物尖角刺穿、真空封口機設定不合、袋材阻氣性不足，以及內容物本身釋放氣體或水氣，如果是抽完幾分鐘至幾小時就回氣，應優先檢查封口與破袋；如果數天後才慢慢失去真空，則除了微漏，也要評估真空包裝袋的氣體阻隔性能與材料結構
核心結論
- 真空袋抽完立即回氣，最常見先查封口不良、皺折、異物與破洞
- 抽真空時袋子會緊貼內容物，骨頭、零件尖角、托盤邊緣都可能造成肉眼不容易發現的微小穿刺
- 不是所有塑膠袋都適合長時間真空包裝；袋材本身仍存在氣體穿透差異
- 袋子重新鼓起來，不一定全部是外界空氣跑進去，也可能是內容物本身釋放氣體、水氣或溫度變化造成
- 要判斷真空包裝失效，不能只看「有沒有扁掉」，而應分別檢查封口強度、包裝完整性、耐穿刺性與袋材阻隔能力
💡 格森塑膠提醒：真空袋若無法維持真空，應先檢查封口是否完整，再確認袋身有無破洞；抽真空後袋材會緊貼內容物，因此帶有角度的產品確實可能刺破袋身
適用情境：哪些產品最常遇到真空袋回氣？
真空袋抽完又進空氣，常見於以下食品、工業及高科技包裝場景：
肉品真空包裝
海鮮真空包裝
冷凍食品袋
熟食真空袋
香腸、火腿與加工肉品
茶葉包裝
咖啡包裝
米袋
堅果與乾貨包裝
食品真空袋
尼龍真空袋
鋁箔真空袋
電子真空袋
精密零件真空包裝
半導體零件防潮包裝
工業零件防鏽包裝
遇到真空袋回氣時，關鍵在於依據「回氣發生的時間長短」進行分階判斷：
抽完幾分鐘就回氣
優先懷疑指標：封口不良、袋口皺折、封口區污染、破洞或機器抽氣不完整
幾小時到一天後慢慢回氣
可能需要檢查：微漏、尖角穿刺、封邊局部漏氣、內容物放氣
放幾天或更久才慢慢失去真空
除了微漏之外，還應考慮：袋材本身的氣體阻隔性（如氧氣透過率 OTR 或水氣透過率 WVTR）
技術原理：真空袋為什麼不是抽完就永久保持不變？真空包裝回氣與滲透
真空包裝的物理本質是將包裝袋內的大部分空氣抽出並完成熔合密封，使袋內維持在低壓、極低氧氣濃度的保護環境中，然而，真空並非恆定不變的靜態物理量，要長效維持負壓狀態，必須同時滿足四大物理防禦基石：
袋材阻隔 ＋ 袋身完整 ＋ 封口完整 ＋ 內容物穩定
只要其中任何一個環節發生失效，袋內外壓力差便會促使壓力緩步回升，在巨觀現象上呈現出：「空氣又跑回去了（回氣／膨袋）」，抽真空程序必須搭配低透氣性的複合包材（如 PA 尼龍或鋁箔阻隔層），方能有效遏制外界氣體透過材料微隙滲入
原因一：封口不良是真空袋回氣最常見原因之一
抽氣程序結束後，阻絕大氣壓力的最後一道關鍵防線即是熱封熔接（Heat Sealing），如果熱封未能形成連續且無瑕疵的密封區，大氣壓力便會沿著微觀通道緩慢回填袋內
常見的熱封不良成因包含：
- 封口溫度過低（熔融深度不足）
- 熱封加壓時間過短
- 封口下壓力不足
- 袋材厚度超出機台發熱功率
- 封口刀條磨損造成壓力不平均
- 封口處產生夾褶或微小皺折
- 袋口污染（沾染油脂、水分或粉末）
- 折角袋封口處疊層過多
- 封口機發熱絲規格與袋材不匹配
格森塑膠強調，熱封的良率緊密繫於溫度、壓力與時間三大要素的平衡；對於加厚型或特殊結構袋，若僅採用普通手壓式封口機，極易出現「中央雖已封合，但兩側散熱快而未能完全熔固」的隱形縫隙
🔍 真實情境：折角真空袋為什麼更容易出現局部漏氣？
米袋、茶葉袋、立體袋或折角真空袋在兩側內折處，袋口結構會由兩層材料陡增為四層材料
若依然維持平口袋的熱封參數（相同溫度、時間與壓力），極易導致「平坦區兩層已黏合，但四層折角交界處因熱量傳導不及而未完全融合」，此外觀看似完整密封，實則留下細微的通道漏氣（Channel Leak）
📚 產品知識庫延伸閱讀
👉 市售包裝「封得很緊」，為什麼常常很難撕開？完整解析包裝密封原理與設計差異
深入理解封口除了追求開啟便利性外，最核心的使命在於達成包裝完整性過多
封口機發熱絲規格與袋材不匹配
格森塑膠強調，熱封的良率緊密繫於溫度、壓力與時間三大要素的平衡；對於加厚型或特殊結構袋，若僅採用普通手壓式封口機，極易出現「中央雖已封合，但兩側散熱快而未能完全熔固」的隱形縫隙
原因二：袋子被內容物刺破，肉眼不一定看得到
抽真空瞬間產生的強大負壓，會迫使袋壁極致緊密貼附於內容物表層，若內容物具有剛性角稜，即會轉化為強烈的局部剪切應力：
- 骨頭尖端與魚刺
- 甲殼貝類銳緣
- 金屬零件與五金螺絲
- 硬質托盤（Tray）尖角
- PCB 板銳利引腳與錫尖
- 機械加工零件之毛邊
即便產生的破孔微小如針孔（Pin Hole），在持續的壓差作用下，空氣仍會源源不絕地滲入，格森塑膠提醒：真空包材除了具備低透氣性外，更不可或缺抗穿刺性（Puncture Resistance）；尼龍（PA）之所以廣泛作為真空袋的主力材料，關鍵就在於其優異的高延展韌性與抗撕裂刺破能力
🔍 真實情境：剛抽完緊實平整，隔天卻鬆掉回氣
此狀況好發於帶骨肉品、海鮮或邊角尖銳的機械電子料件，剛完成包裝時，袋壁僅受到局部頂壓；但在後續的搬運 → 重力堆疊 → 低溫冷凍材料收縮 → 運輸振動摩擦過程中，尖角持續搓磨薄膜，最終刺破微孔
這並非抽真空機吸力減退，而是袋材結構、抗穿刺韌性或厚度規格與內容物幾何形態不匹配所致
原因三：不是所有塑膠袋都是真空袋
常見迷思：「只要塑膠袋能加熱熔接封口，就可以抽真空」—— 事實上大相逕庭！
各類高分子薄膜在微觀結構下對小分子氣體的穿透擴散率完全不同，國際標準 ASTM D1434-23 專門制定了評估塑膠薄膜、片材與複合材料之氣體傳輸率（Gas Transmission Rate）與滲透性能的測試法；規範明確指出，材料組份、結晶度、含水率、塑化劑及多層複合結構均直接主導氣體穿透率
因此，袋身沒有破洞，絕不代表外界空氣分子永遠無法滲入，欲達成數月至數年的長效真空維持，必須嚴格選用具備極低氧氣透過率（OTR）與水氣透過率（WVTR）的高阻隔包裝材料
一般塑膠袋、尼龍真空袋、鋁箔真空袋差在哪？
| 包裝材料 | 真空適用性 | 阻氣能力 | 耐穿刺性能 | 遮光避光性 | 常見典型應用 |
|---|---|---|---|---|---|
| 一般 PE 塑膠袋 | 視結構而定 | 較有限 | 一般 | 無 | 一般防塵防潮包裝袋 |
| 尼龍真空袋 (PA/PE) | 高 | 較佳 | 高 | 無 | 生鮮肉品、水產、冷凍食品袋 |
| 多層高阻隔真空袋 (EVOH) | 高 | 高 | 視複合配方而定 | 視材料組合 | 高端食品、精密化學、工業長效封存 |
| 鋁箔真空袋 (AL 複合) | 高 | 極高 | 視複合基材而定 | 高 | 電子元件防潮、醫藥、高端精密防鏽 |
格森目前的真空產品線主要以尼龍真空包裝袋與鋁箔真空包裝袋為核心：尼龍層提供強韌延展與抗穿刺韌性，鋁箔複合層則提供完全阻隔水氣、阻絕氧氣與遮光的最高防護標竿
原因四：真空封口機和袋型不匹配
常有使用者購買光面平口真空袋置入家用小型外抽（無吸嘴）真空機時，發現無論如何抽氣均無法排空，這並非袋材瑕疵，而是抽氣機構原理不同所致：
家用外抽無吸嘴機型抽氣時，袋口會被夾緊；若使用平滑光面袋，上下兩層膜在負壓下會立即黏合吸附，瞬間封死內部氣流通道。因此這類設備必須搭配具備立體排氣結構的包材：
- 真空條紋袋
- 真空顆粒袋
- 網紋菱格真空袋
- 特殊壓紋導流袋
利用表面連續的凹凸微氣道（Micro-Channels），使空氣在熱封前能持續被抽出，若設備缺乏伸入式抽氣吸嘴或非整箱式真空腔體，必須依賴壓紋或立體折角維持排氣通道
原因五：內容物自己會釋放氣體，不一定是外面空氣漏進來
這是排查真空失效時最容易被誤判的點，包裝袋在抽空後重新膨起，並不必然等同於「外側空氣穿透孔洞進入」，許多物料在微觀物理上具備自體釋氣特性：
- 內部含有深層微孔與多孔結構
- 物料內部含有高溶解度氣體
- 新鮮果實或活體農產品持續呼吸
- 含水物料受溫差變化產生的水氣壓
- 環境溫度變化導致微量氣體熱脹
- 被困在纖維或粉體內的深層氣體緩慢釋出
例如咖啡豆熟成釋放二氧化碳、多孔發酵熟食或特定乾燥粉末，在真空建立後會持續進行放氣現象（Degassing），因此在分析真空異常時，工程上必須嚴格釐清是「袋外氣體滲漏（Leakage）」還是「內部物料自發放氣（Degassing）」
原因六：液體、油脂、粉末被吸到封口區
包裝含有流動性或微細顆粒的產品時（如醬料、肉汁、醃漬液、精緻油脂、咖啡粉或調味粉），負壓抽氣極易將介質拉引至袋口封合區域：
- 油脂或水分形成熱屏障，阻礙塑料層達到均勻的分子熔接溫度
- 粉末粒子夾雜於熱熔層之間，冷卻後留下肉眼難見的毛細孔隙
這類缺陷在初始檢驗時常看似密封，但隨著儲存時間增加，空氣會沿著微隙滲入，形成不可逆的慢性回氣，包裝液態與粉狀物料時，必須特別管控內容物填裝量 ＋ 袋口淨空預留長度 ＋ 抽氣負壓速率 ＋ 熱封溫度壓力
原因七：袋身沒有破，但氣體仍可能慢慢穿透材料
在包裝工程科學中，「宏觀漏氣（Leakage）」與「分子滲透（Permeation）」是截然不同的物理概念：
漏氣 (Leakage)
源於外力穿刺微孔（Pin Hole）、折角破裂、通道漏電（Channel Leak ）或封口熔接瑕疵，氣體由實體宏觀縫隙迅速回填
氣體滲透 (Permeation)
包裝袋完全無破洞、無任何縫隙，但空氣中的氧氣、氮氣與水氣分子在高分子聚合物鏈間以「吸附 → 擴散 → 脫附」機制緩慢穿透薄膜基質
ASTM D1434-23 規範專用於量測材料本身的氣體傳輸率與穿透系數，且標準明確界定該數據純粹反映高分子薄膜本體性能，不涵蓋人為封口之製程缺陷。這確立了一項包裝準則：
「袋材阻隔性優異，不代表封口不會發生微漏；封口完美無瑕，也不代表單層塑膠能阻擋分子長期的擴散滲透」
實際應用：從「多久開始回氣」快速找原因
| 回氣時間 | 優先懷疑 | 建議檢查 |
|---|---|---|
| 抽完立即回氣 | 封口、機器、明顯破洞 | 封口與抽氣設備 |
| 10分鐘～數小時 | 微漏、皺折、尖角 | 袋身與封邊 |
| 隔天開始變鬆 | 微孔、穿刺、內容物放氣 | 耐穿刺與內容物 |
| 幾天後慢慢失去真空 | 微漏或阻氣不足 | 包裝完整性與袋材 |
| 冷凍／運輸後失效 | 穿刺、折曲、封邊受力 | 材料結構及運輸條件 |
怎麼確認到底是哪裡漏？
只用肉眼看有時不夠，包裝產業常用不同方法評估：
封口強度（Seal Strength） 與 包裝完整性（Package Integrity）
兩者不是同一件事，封口強度著重於熱熔接合的機械拉力，而包裝完整性則評估整個包裝系統是否具備氣密防線、杜絕微孔洩漏
四種包裝氣密與封口檢驗標準
ASTM F88／F88M-23：看封口有多牢
Standard Test Method for Seal Strength of Flexible Barrier MaterialsASTM F88／F88M-23 用來量測：柔性包材封口分離所需的力量
本標準主要可用於：
- 封口製程驗證（Process Validation）
- 製程穩定度控制（Process Stability & Control）
- 不同封口參數或材料能力的客觀比較
但封口拉力高，仍不能單獨證明整個袋子完全沒有漏點（Seal Strength ≠ Package Integrity）
ASTM F3039-23：找非多孔包材漏點
Standard Test Method for Detecting Leaks in Nonporous Packaging or Flexible Barrier Materials by Dye PenetrationASTM F3039-23 利用染色滲透（Dye Penetration）檢查非多孔包裝與柔性阻隔材料的漏點
ASTM 明確指出，氣體或水氣經由包裝漏點進出，可能造成敏感內容物劣化，因此利用低表面張力染劑能精準顯影肉眼不可見的微小滲漏通道
ASTM F2096：氣泡法找較大的漏點
Standard Test Method for Detecting Gross Leaks in Packaging by Internal Pressurization (Bubble Test)ASTM F2096 可透過內部加壓與氣泡方式尋找：較明顯的包裝洩漏、孔洞或封口通道（Gross Leaks）
目前最新有效版本為 F2096-11(2019)，適用於快速篩檢大孔隙破袋與夾料虛封問題
ASTM F2338-24：真空衰減法
Standard Test Method for Nondestructive Detection of Leaks in Packages by Vacuum Decay Method對需要更精密包裝完整性檢查的應用，ASTM F2338-24 提供：真空衰減（Vacuum Decay）非破壞性漏氣檢測方法
其原理是將包裝置於抽真空測試腔中，觀察腔體壓力是否回升，藉此高精度判定包裝是否存在極微小的氣體洩漏
採購／工程／IQC：真空袋應該確認哪些條件？
企業在採購真空包裝袋時，最常問的就是：
「這個袋子可以抽真空嗎？」
包材是否能達成完美的密封防護，牽涉到材料物理、熱封工程、包裝機械與內容物化學特性，若前期未經工程定義，往往在量產出貨或跨國海運後引發微漏回氣、破袋或氧化客訴，建議工程端、採購端與 IQC 進料檢驗團隊至少逐一確認以下關鍵指標

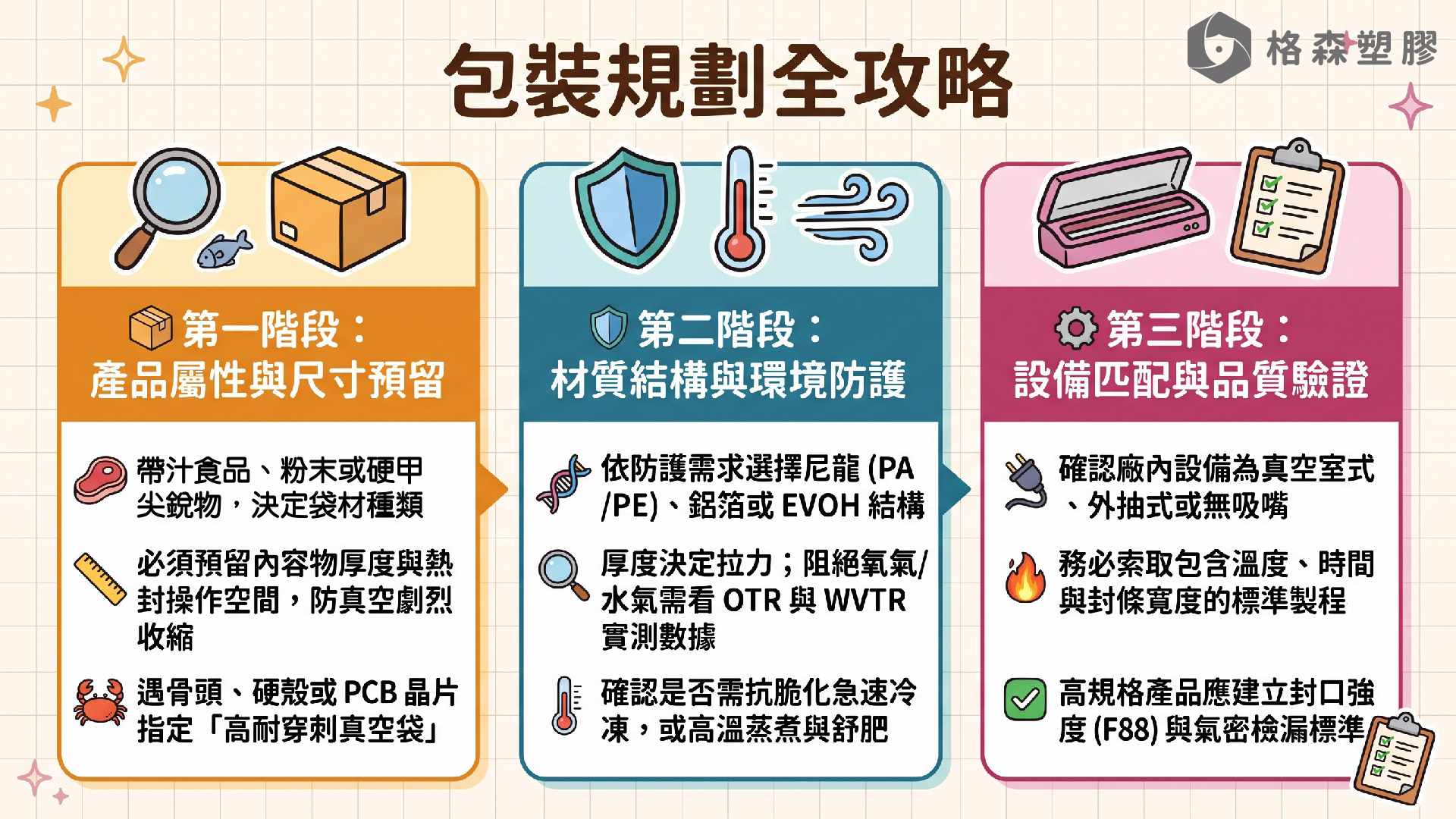

採購、工程與 IQC 真空袋確認清單
條件 01
內容物屬性與形態
明確界定包裝物是食品、帶汁生鮮肉品、硬甲海鮮、帶骨排骨、粉末顆粒、電子晶片還是金屬加工零件？不同物料對袋材的親和性、排氣性與防護重點完全不同
條件 02
袋子立體尺寸規劃
尺寸規劃不能只看產品平面長寬！抽真空時袋身會劇烈收縮，必須確實預留：內容物厚度（高度）＋ 裝袋操作空間 ＋ 熱封操作寬度（封口餘量）
條件 03
材料複合結構 (Structure)
確認材料配方是否符合防護需求：
- 尼龍真空袋 (PA/PE 複合)
- 多層共擠強韌結構 (PA/PE/PE)
- 鋁箔真空袋 (PET/AL/PE 高阻隔)
- EVOH 多層高阻氧複合袋
條件 04
薄膜厚度規格 (Thickness)
厚度（以 um 微米計算）直接主導袋體的機械拉力、耐穿刺抗撕裂強度與機台熱封參數。但切記：不能單靠厚度判斷材料的阻氣能力
條件 05
內容物尖角與耐穿刺性
若含有骨頭突起、螃蟹硬殼、金屬邊緣、五金螺絲或 PCB 針腳錫尖，抽真空時的緊貼收縮會造成極大剪切力，必須指定選用高耐穿刺真空袋（高韌性尼龍層）
條件 06
真空機型匹配性
確認廠內封口設備型態：
- 真空室式（腔式機，適用平口袋）
- 外抽吸嘴式（適用平口袋）
- 無吸嘴式／家用夾壓槽式（需搭配壓紋導流微氣道袋）
條件 07
熱封工藝條件 (Heat Sealing)
向包材廠索取標準封口製程視窗（Process Window）：包含熱封溫度、加壓時間、下壓力道與封條寬度（建議 5~10mm），避免虛封或融穿破袋
條件 08
是否需要高阻隔性 (Barrier)
若產品需要超長保存期、跨國海運或對氧氣極度敏感，應進一步確認薄膜的氧氣透過率（OTR）與水氣透過率（WVTR）等實測數據
條件 09
溫層保存與環境耐受度
確認保存條件屬於常溫倉儲、低溫冷藏（0~4°C）、急速冷凍（-20°C~-40°C 抗脆化），或是需承受高溫蒸煮殺菌與低溫舒肥烹調
條件 10
包裝完整性驗證機制
高規格或車規、醫療、精密電子產品，可於工程端與 IQC 建立標準檢驗標準：
- 封口強度測試（ASTM F88 Seal Strength）
- 氣密檢漏（ASTM F3039 / F2096 Leak Test）
- 抗穿刺強度測試
- 落摔模擬與震動運輸驗證
真空袋供應商怎麼選？
如果您的產品需要長時間維持真空狀態，詢價時切忌只問：「這款袋子抽得扁不扁？」
真正具備專業工程背景的包材製造商，應能就以下 10 大關鍵維度提供明確的技術解答與支援：
能否說清楚袋子完整材料結構（層別/配方）
能否評估客戶真空機型是否完全適用
能否精準界定袋材厚度與公差範圍
能否針對尖角評估耐穿刺等級與強化方案
能否提供氣體阻隔能力數據（OTR / WVTR）
能否提供具體的建議熱封條件參數
能否配合客戶端實際內容物進行打樣測試
是否具備包裝失效與漏氣原因分析能力
能否依產品立體尺寸彈性客製規格與袋型
不同批次量產品質是否具備可追溯性（Traceability）
真正適合的真空袋，不是抽完當下看起來最扁，
而是：在實際儲存、堆疊、低溫冷凍與長途運輸期間，能持續維持產品所需要的「包裝完整性」
格森塑膠實務經驗
格森塑膠在真空包裝袋詢價與技術諮詢中，常遇到客戶反映：
「袋子昨天抽得很緊，今天怎麼鬆掉了？」
遇到這種情況，不能只單純判定為「袋子品質不好」，包裝實務上應依序執行 5 步排查SOP：
第一步：看封口
檢查封口線是否有微小皺折、局部未封牢，或封口區沾染了油脂、水分、粉末及食品殘渣
第二步：看袋身
確認內容物是否有骨頭突起、尖角、金屬毛邊或硬物造成肉眼難以察覺的微孔穿刺
第三步：看真空機
檢視封口機型與袋型是否匹配（例如外抽無吸嘴機型需搭配壓紋導流袋，腔式機適用平面袋）
第四步：看材料
確認選用的包材是否具備長期氣體阻隔性，如尼龍真空袋（PA/PE）、高阻隔複合袋或鋁箔真空袋
第五步：看內容物
確認內容物自身是否會釋放氣體（如咖啡放氣、蔬果呼吸作用）或因水氣蒸發造成袋內回壓
格森塑膠目前提供完整的尼龍真空包裝袋、鋁箔真空包裝袋及多層複合包裝材料，能針對食品、電子精密元件、工業零件等不同內容物特性，提供專業的材料結構評估與袋型建議
技術來源：五大 ASTM 封口與氣密檢驗標準解析
ASTM F88／F88M-23
封口強度測試用於柔性阻隔材料的封口強度測試（Seal Strength），主要量測封口試片分離時所需的最大拉力，是包裝製程驗證（Process Validation）與品質控制的關鍵標準
ASTM F3039-23
染色滲透檢查用於非多孔包裝與柔性阻隔材料的染色滲透漏氣檢查（Dye Penetration），利用染劑滲透原理，精準定位包裝本體孔隙或封口交界處的微小通道（Channel Leak）
ASTM F2096-11(2019)
氣泡檢漏測試利用內部加壓氣泡方式（Bubble Test）檢測包裝較大的洩漏（Gross Leaks），能快速找出材料孔洞與封口未熔接通道，屬破壞性檢驗方法
ASTM F2338-24
真空衰減非破壞檢測利用真空衰減法（Vacuum Decay）進行非破壞性包裝洩漏檢驗，透過密閉測試腔內的壓力回升速率，精密判定柔性非多孔包裝是否存在微漏
ASTM D1434-23
薄膜氣體穿透率測定用於塑膠薄膜與複合材料的氣體傳輸（Gas Transmission Rate）及滲透性能評估，該標準專注於薄膜材料本身的分子穿透率，檢測結果不包含人為封口漏氣影響
💡 技術核心結論：ASTM D1434 證明了「袋材阻隔性」與「封口完整性」是兩個獨立的管理面向，兩者必須分開驗證與控制
常見問題Q&A：真空袋抽完又進空氣
Q1：真空袋抽完馬上又鼓起來，最可能是什麼原因？
優先檢查封口不良、袋口皺折、封口區異物、破洞及真空封口機設定。如果幾分鐘內就明顯回氣，通常應先排除這些直接漏氣問題
Q2：真空袋沒有破洞，為什麼還是會慢慢進空氣？
包材本身具有不同程度的氣體滲透性，因此即使沒有肉眼可見破洞，低阻隔塑膠袋仍可能隨時間讓氣體逐漸穿透
Q3：一般塑膠袋可以拿來抽真空嗎？
若需要長時間維持真空，應使用適合的真空包裝袋，並確認袋材阻氣、封口與機械性能
Q4：為什麼帶骨肉品特別容易漏氣？
抽真空後袋材會緊貼骨頭尖端，搬運、冷凍或堆疊時可能造成袋身穿刺，因此通常需要較好的耐穿刺材料
Q5：尼龍真空袋為什麼常用來包食品？
尼龍複合結構通常可提供較好的延展性、機械強度與耐穿刺性能，因此廣泛應用於食品真空包裝
Q6：鋁箔真空袋和尼龍真空袋哪個比較好？
沒有絕對哪個比較好，尼龍真空袋適合需要透明、柔韌與耐穿刺的產品；鋁箔真空袋則適合需要遮光、防潮及高阻隔的內容物，應依保存需求選擇
Q7：封口看起來很牢，為什麼還是漏氣？
可能存在肉眼不容易看到的局部污染或微漏，封口強度和包裝完整性並不是完全相同的指標
Q8：家用真空機為什麼抽不了平口袋？
部分無吸嘴外抽式真空機需要壓紋或條紋袋建立氣流通道，一般平面袋可能在空氣排完前先貼合，導致無法繼續抽氣
Q9：袋子鼓起來一定是漏氣嗎？
不一定，部分內容物可能釋放原本含有的氣體、水氣或揮發成分，所以需要先區分外界氣體進入，還是內容物本身放氣
Q10：食品真空袋鼓起來還可以重新抽真空再吃嗎？
不建議只靠重新抽真空判斷，如果冷藏或熟食包裝出現異常鼓包、異味、滲液或保存溫度異常，應依食品保存規範判斷，不要把重新抽真空當成恢復食品安全的方法
如果你正在找台灣塑膠袋、客製塑膠包裝袋製造商，歡迎與我們聯繫
相關產品
👉 尼龍真空包裝袋：適合肉品、海鮮、冷凍食品、乾貨及需要耐穿刺性的真空食品包裝，可依產品尺寸、厚度及保存需求評估
👉鋁箔真空包裝袋：適合需要**遮光、防潮、阻氧與高阻隔包裝**的食品、電子零件、工業零件與精密產品
👉 平口真空袋：結構簡單、使用方便，適合搭配合適的真空包裝機進行塊狀、片狀產品包裝
🔗購買連結：
更多產品歡迎參閱格森塑膠:
ig: https://www.instagram.com/gesen033750811/
fb: https://www.facebook.com/gs27908033?locale=zh_TW
threads: https://www.threads.net/@gesen033750811?hl=zh-tw
